3707PS JLG 伸缩臂叉装车

发表时间:2017-9-20

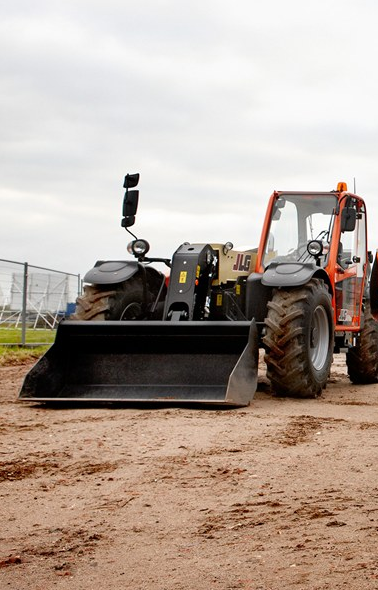

3707PS JLG 伸缩臂叉装车.png

3707PS JLG 伸缩臂叉装车

3707PS


3707PS

JLG® 伸缩臂叉装车
   JLG® 伸缩臂叉装车设计用于在重型作业环境下提供较好的效率、可靠性以及更加强劲的性能。载重范围从 3.7吨至4.0吨,升降高度最大可达17米,可以助您轻松应对几乎所有作业现场的挑战。单手柄控制令臂架定位更简单,而丰富的配件则可以带来您所需要的多用性。配备动力换档变速箱的捷尔杰 PS 系列伸缩臂叉装车可用于最艰难的应用,丰富的配件选择,让您拥有更加全面的能力,去完成每天的所有任务。
重要特色:
  符合最新的行业标准:凭借可靠的道依茨Tier IIIb 发动机(75千瓦/100马力),您可以符合各项环境法规中的最新标准。同时,每一台叉装车均符合EN15000标准(欧洲标准),能够确保装载和取放作业过程中的安全操作。

以操作员的角度进行设计:全新叉装车的设计堪称真正的驾驶员机器。在设计阶段,我们对直观的控制装置和一目了然的指示器面板和仪表板投入了大量关注。叉装臂中的液压油循环得以改善,使得升降功能操作反应更加迅速,比例控制装置有助于进一步提高每天在工作现场的作业效率。

坚固且易维护:叉装臂的外段通过双电镀钢进行强化,叉装臂顶部经过加厚处理,可以确保叉装车更能承受每天在作业现场频繁使用铲斗时的磨损和划伤。维护相对更加方便快捷;叉装臂上的黄油润滑点进行了编组化处理,主要部件更易接触,且发动机安装在侧面,更加方便维修工程师进行检修。


性能参数
提升力65 kN / 14613 lbf
牵引力83.40 kN / 18749 lbf
车架调平10 Degrees
爬坡度51 %
最大高度时升降载重2000 kg / 4409 lb
最高升降载重3700 kg / 8157 lb
最大升降高度7.30 m / 24 ft
最大工作距离3.80 m / 12 ft
支腿或稳定器
外侧转弯半径3.75 m / 12 ft 4 in.
最大装载速度3 sec.
最大卸载速度3 sec.
最大升高速度8 sec.
最大降低速度5 sec.
最大收缩速度6 sec.
最大伸出速度6 sec.
最大行驶速度32 km/h / 19.88 mph
最大行驶速度(选配)40 km/h / 24.85 mph
行驶速度 - 1档5 km/h / 3.11 mph
行驶速度 - 2档10 km/h / 6.21 mph
行驶速度 - 3档25 km/h / 15.53 mph
行驶速度 - 4档32 km/h / 19.88 mph
牵引能力7067 kg / 15580 lb

尺寸数据
驾驶室宽度0.88 m / 2 ft 11 in.
离地间隙0.43 m / 1 ft 5 in.
机器高度2.36 m / 7 ft 9 in.
机器长度4.68 m / 15 ft 4 in.
机器长度(货叉)5.14 m / 16 ft 10 in.
机器宽度2.38 m / 7 ft 10 in.
轮胎尺寸15.5x80.24-16层
轮距1.99 m / 6 ft 6 in.
轴距3.05 m / 10 ft

电源
容量 - 冷却液25 L / 7 gal.
容量 - 发动机机油8 L / 2 gal.
容量 - 燃油箱150 L / 40 gal.
发动机马力74.40 kW / 100 hp
发动机马力(选配)90 kW / 121 hp
发动机制造商Deutz
发动机型号TCD 3.6 L4
发动机型号(选配)TCD 3.6 L4
最高发动机转速2200 rpm

基本规格
前轴高偏差, 限滑
后轴行星齿轮
容量 - 液压油箱90 L / 24 gal.
托架旋转149 Degrees
功能泵类型Var 负载敏感柱塞泵
液压系统流量150 L/Min / 40 gal/min.
液压系统压力250 bar / 3626 psi
操作车重8600 kg / 18960 lb
主刹车类型湿式多盘
变速箱 - Nr 前进档(选配)6
变速箱 - Nr 前进档(标准)4
变速箱 - Nr 后退档3
变速箱类型动力换挡
变速箱类型(选配)动力换挡
